Acoustiblok All Weather Sound Panels^{TM Pat Pend}

Durante años, los paneles de absorción de sonidos han sido utlizados con éxito para controlar los problemas ocasionados por el ruido y los sonidos, en diferentes tipos de ambientes interiores. Reducen la tensión, hacen que la música se escuche mejor, permiten a las personas hablar y escuchar mejor y proporcionan un ambiente de trabajo más seguro.

Sin embargo, debido a que todos están hechos con materiales frágiles adecuados para espacios interiores, de ninguna manera pueden resistir condiciones diferente a las encontrados en dichos espacios, donde se cuenta con ambientes controlados. En ese caso los paneles se pudrirán, se llenarán de moho, se decolorarán debido a la acción de la luz ultravioleta, y a medida que los extremos se endureceran por la acción de silicato de sodio (un tipo de sal cristalizada soluble en agua), no son lavables ni capaces de resistir la exposición a la humedad o al agua.

Las condiciones extremas de polvo inutilizan rápidamente los sistemas convencionales de absorción del sonido. Los modelos Industrial y Huracán de «All Weather Sound Panels»™ están disponibles con un filtro de polvo acústicamente transparente, que resuelve este problema en la industria minera donde estos sistemas se usan en espacios exteriores en las áreas desérticas del Medio Oriente, además de otras aplicaciones para las que el polvo llega a ser una verdadera preocupación. Los Peneles Acoustiblok son extremadamente duraderos y actualmente se usan por el ejercito de los Estados Unidos en el Medio Oriente.

Sin embargo, ahora los paneles «Acoustiblok All Weather Sound Panels»™ están diseñados específicamente para resistir los más rigurosos ambientes exteriores e industriales. El agua, la humedad, el aire húmedo salado o agua salada, la suciedad, el polvo, la exposición constante a la luz ultravioleta, al aire clorado, la grasa, la corrosión y a la mayoría de los químicos fuertes, no son un problema para este extraordinario producto. Los paneles «Acoustiblok» para eliminación de sonidos en espacios exteriores, pueden lavarse con manguera. Son muy resistentes, de larga duración, y pueden usarse en cientos de áreas y aplicaciones. Los dos lados están protegidos (a diferencia de los paneles protegidos por un solo lado, en los modelos diseñados «únicamente para espacios interiores»). El panel tiene un increíble índice NRC (Coeficiente de Reducción del Ruido) de 1.00, de acuerdo con los resultados actuales del examen aplicado por la compañía «Laboratorios Acústicos de Riverbank» (Riverbank Acoustical Laboratories).

Además, estos paneles no son solamente «absorbentes de sonido» sino también «bloqueadores de sonido». Esto permite no sólo absorber el sonido, sino también evitar que el sonido penetre a través del panel. Este es una ventaja muy significativa sobre los convencionales paneles «absorbentes de sonido» que detienen la reflexión del sonido, pero son deficientes barreras contra el mismo. Los paneles tienen una clasificación extraordinariamente alta en STC (Clase de Transmisión de Sonido) de 30, pues contienen grandes cantidades del aislante acústico «Acoustiblok»®.

Los problemas más difíciles de solucionar en el tema del bloqueo de sonidos, lo constituyen las bajas frecuencias (30 a 100 HZ) de ondas. El molesto sonido del bajo en la música, tiene predominantemente entre 40 y 80 HZ. Los protectores de sonido convencionales, son dramáticamente incapaces de detener sonidos que se encuentren por debajo de frecuencias de 100 HZ. Sin embargo, gracias al material protector «Acoustiblok»® utilizado en la fabricación de cada uno de los paneles del producto «All Weather Panels», éstos aumentan el bloqueo de sonidos por debajo de la franja de los 100 HZ (ver los resultados de las pruebas), y son sorprendentemente útiles en instalaciones difíciles a prueba de sonido*.

Otras aplicaciones

La versión Huracán ha sido recientemente lanzada– Enero 2008

El nuevo modelo «Huracán» de la línea de paneles «All Weather Sound Panel»^{TM Pat Pend}, es prácticamente tan fuerte como las torres petroleras en las que fue usado en un comienzo. Cuando el viento del norte venía soplando y los operadores de las torres petroleras trabajaban 24 horas al día, siete días a la semana, se hizo evidente que se necesitaba un panel aún más fuerte y duradero que el panel estándar de «All Weather Sound Panel».

Mientras conserva la máxima absorción de sonido de 1.00 NRC y el mismo alto índice de STC (Clase de Transmisión de Sonido) suministrado por el material interno «Acoustiblok»®, las nuevas ventajas del modelo «Huracán» incluyen:

• Resistencia a fuerzas de viento de hasta 270 MPH (188 lb/ft²), por TAS202 examen realizado por el laboratorio «Hurricane Engineering & Testing de Miami Florida». (435 kph, 918 kg/m²)
• Resultado de la prueba estándar contra el fuego, UL Std 723: cero propagación de llama, cero humo producido
• Resistencia extrema bajo condiciones severas del medio ambiente
• Filtro de polvo acústicamente transparente disponible donde se necesite; en áreas desérticas del Medio Oriente, en aplicaciones mineras e industriales, etc.

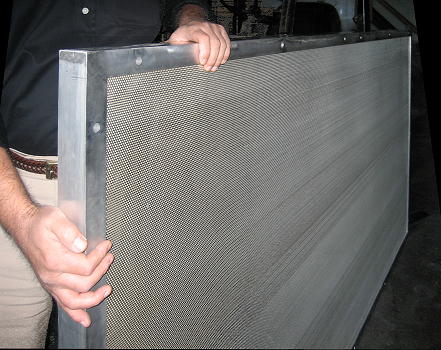

• Parte frontal hecha en lamina de aluminio perforado de calibre 0.040” (1.016 m.m.), resistente a la corrosion; es muchísimo más resistente al maltrato y a los objetos afilados

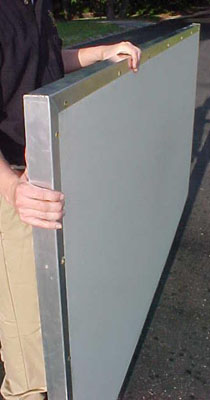

• Parte trasera hecha en lámina de aluminio sólido de calibre 0.032" (0.813mm), resistente a la corrosion; aún presenta una gran calificación STC, además de mostrar resistencia al fuego y una durabilidad acrecentada
• El marco de aluminio templado de calibre 0.125" (3.175mm), resistente a la corrosión, le da una mayor fuerza y rigidez al panel
• Los nuevos marcos resistentes al trabajo pesado, tienen 18 ojales colocados a rais de la superficie en la que están insertados, sin mostrar protuberancia alguna o cabezas de tornillos que sobresalgan, lo que permite su apilamiento y almacenamiento de forma pareja, ahorrando espacio: fácilmente se pueden apilar hasta 50 paneles en una superficie de tan sólo 10 pies de altura
• Los paneles pueden ser fácilmente montados en paredes o entre pilares en forma de H. Si se requiere su uso temporal, puden ser atados fácilmente con cables de acero inoxidable
• Los pilares de aluminio, en forma de T ,hechos a la medida de las necesidades del cliente, están disponibles en Acoustiblok Inc., y permiten un ajuste exacto a las aplicaciones para el montaje vertical

Sus dimensiones totales son: 2" x 48" x 96" (51mm x 1.219m x 2.438m) y peso de 104 lbs (47kg) - ver diagrama con especificaciones [en formato PDF] para la información completa sobre dimensiones totales y tolerancias.

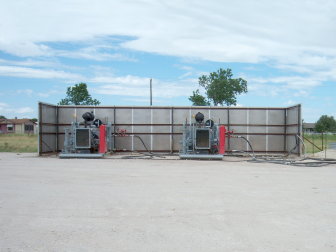

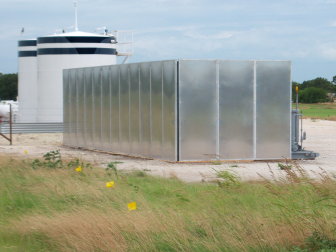

Los paneles de sonido "Huracán", de Acoustiblok han sido utilizados para silenciar la estación de bombeo de petróleo en el oeste de Texas. (Ver arriba). La civilización se acerco a esta estación cuando mas se necesitaron sus operaciones 24/7. Acoustiblok fue llamado para "Silenciar" este problema. Dieciocho panelesse colocaron en tan solodos días.

Aplicaciones para aislamiento de ruidos provenientes de las avenidas

A medida que las comunidades se vuelven más densas y el ruido del tráfico aumenta, se presenta una necesidad real de reducir el nivel de ruido en las áreas residenciales. Existen actualmente unos cuantos métodos para aplicaciones en ambientes exteriores, pero son instalaciones permanentes y muy costosas. Los paneles «Acoustiblok All Weather Sound Absorbing Panels»™ tienen ventajas extremadamente importantes sobre todos los demás métodos.

Mientras que las paredes de concreto pueden constituirse en una barrera contra las ondas de sonido inicial, no tienen ningún efecto de absorción. Virtualmente, todo el sonido es reflejado y continuará rebotando sobre todos los otros materiales no absorbentes, como por ejemplo carros, remolques, paredes, edificios, señales, hasta árboles. Así, la barrera sólida hace un trabajo muy deficiente para la comunidad, en cuanto a la eliminación del ruido que proviene de la calle.

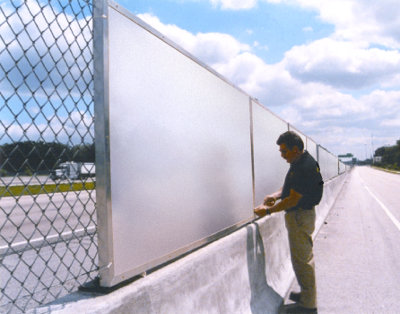

Este problema puede ser solucionado instalando los paneles «Acoustiblok» en cada lado de la calle, cubriendo la mayor área posible. Los paneles están hechos a prueba de emisiones de exhostos, de tierra, agua, nieve y luz ultravioleta. También están disponibles en varios colores.

Geniales para uso temporal o permanente, se pueden guardar en cualquier sitio. Son lavables. El material de la superficie es virtualmente indestructible (resistencia al estallido de 690 PSI), pero no soporta las llamas.

La instalación es muy económica, los paneles pueden ser fácilmente sujetados a un alambrado sencillo, o atornillados en la mampostería existente a través de los ojales de bronce. En zonas donde se presenten vientos muy fuertes, los paneles deben ser colocados sobre pilares de acero inoxidable de diámetro de 3". Tenga en cuenta que las vigas de aluminio de 3” o de acero galvanizado de tipo I, se pueden adquirir fácilmente por un precio inferior a los $2 por pie cuadrado.

Usted se sentirá realmente asombrado con la efectividad, versatilidad y facilidad de uso que tienen estos paneles de aislamiento de sonidos, para uso en espacios exteriores. Sin mencionar el ahorro, ya que pueden ser fácilmente trasladados de un lugar a otro, sin necesidad de una mano de obra especializada o del uso de herramientas especiales.

Envíenos un correo electrónico con sus problemas específicos

Ruidos producidos por sistemas aire acondicionado

PROBLEMA ESCOLAR DE CONTAMINACIÓN POR RUIDO, CAUSADO POR
UN INTERCAMBIADOR DE CALOR, SOLUCIONADO CON LA INSTALACIÓN
DE PANELES «ACOUSTIBLOK ALL WEATHER SOUND PANELS»™

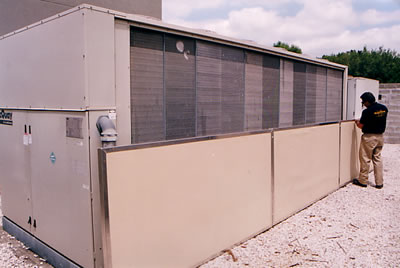

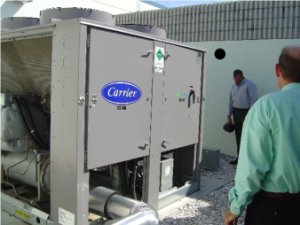

La escuela primaria Ida Stewart en Bradenton, Florida, enfrentó un reto común de escuelas a todo lo largo y ancho de los Estados Unidos: el reemplazo en los aires acondicionados, de los viejos intercambiadores de calor enfriados por agua por los más eficientes intercambiadores de calor enfriados por aire, produciendo resultados dramáticos en el incremento del ruido.

La modernización de los intercambiadores de calor de aires acondicionados fue una decisión tomada con base en la necesidad económica, pero también aumentó la contaminación de ruido en los campos escolares y en el vecindario, – así como también dejó a la escuela primaria Ida Stewart violando las regulaciones de contaminación por ruido.

La escuela primero trató con un método convencional de disminución de ruido, que permitía una reducción limitada e inadecuada, producido por los nuevos intercambiadores de calor: un bloque de concreto de 10 pies de alto fue construido para rodear los intercambiadores de calor, encerrando un área cuadrado con una pared de 25 pies en el exterior de la escuela.

Aunque una pared de concreto sí alivia un poco el ruido mientras que permite que el aire fluya alrededor, también permite que escape una cantidad sustancial de ruido. Una estructura como el rígido bloque de concreto, refleja el sonido desde las paredes en todas las direcciones, hasta que éste escapa por la abertura superior de la estructura. En ese punto, el sonido que escapa se refleja en las paredes adyacentes, árboles y otros edificios.

La administración en la escuela primaria Ida Stewart estaba insatisfecha con los resultados de la estructura de concreto, especialmente porque los intercambiadores de calor estaban ubicados afuera de los salones de clase, muy cerca al área de juego de los niños.

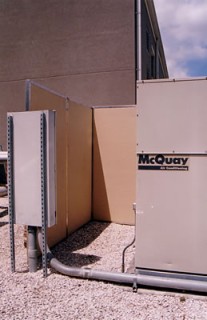

Los paneles «Acoustiblok All Weather Sound Panels»™ fueron instalados sobre pilares de aluminio de 3" de diámetro alrededor de los intercambiadores de calor, ubicados a una distancia de 3' de los intercambiadores de calor y 10" del suelo. Los paneles de 4' x 8' fueron fácilmente asegurados con tornillos de acero inoxidable. Un panel fue instalado como puerta, con bisagras de acero inoxidable, y así se permitió el acceso a los intercambiadores de calor para su revisión y mantenimiento.

Como muestran los resultados de las pruebas (más adelante), los paneles «Acoustiblok All Weather Sound Panels»™ redujeron los niveles de ruido en una cantidad asombrosa de 18 a 40 decibeles (dB). Los niveles de Criterio de Ruido (NC), la medida de ruido con relación al oído humano, se redujeron entre un 70% y un 93%.

Los paneles «Acoustiblok All Weather Sound Panels»™ están diseñados para soportar los ambientes exteriores e industriales más rigurosos. El material del revestimiento es durable, resistente a la luz ultravioleta y se limpia fácilmente con agua y jabón.

La solución dada por el material «Acoustiblok All Weather Sound Panels»™ proporcionó una solución balanceada de costo-beneficio para la escuela primaria Ida Stewart, cuyos estudiantes – y vecinos cercanos - disfrutan ahora de un ambiente más silencioso.

	Pre-Installation Readings				Post-Installation Readings				Difference
Loca tion	N.C.	Lmtg Band (Hz)	Lmtg Band dB	SPL (dB)	N.C.	Lmtg Band (Hz)	Lmtg Band dB	SPL (dB)	N.C.	SPL (dB)
1	52	1000	53.7	85.6	38	63	39.0	45.0	-14	-40.6
2	52	1000	54.2	86.1	47	250	49.1	62.4	-5.0	-23.7
4	46	1000	49.2	72.0	40	500	41.1	47.7	-6.0	24.3
5	49	1000	49.8	62.3	39	63	39.0	44.5	-10.2	-17.8
6	46	1000	50.0	64.1	39	250	40.8	46.0	-7.0	-18.1
7	53	500	49.1	72.0	41	63	43.6	46.3	-12.0	-25.7
8	50	1000	49.2	71.2	38	63	42.7	46.3	-12.0	-24.9
9	49	1000	49.7	70.1	42	500	45.1	50.9	-7.0	-19.2
10	47	1000	49.3	65.6	40	250	42.1	47.1	-7.0	-18.5
11	53	250	53.7	76.4	44	250	46.1	51.1	-9.0	-25.3
12	53	250	55.1	69.2	45	250	47.1	51.7	-8.0	-17.5
13	54	250	56.9	69.2	44	250	45.5	51.0	-10.0	-18.2
14	50	250	57.1	70.1	44	250	45.0	50.1	-6.0	-20.0
15	52	500	53.2	83.5	44	250	44.9	51.2	-8.0	-32.3
16	55	1000	54.3	71.8	43	250	45.0	49.1	-12.0	-22.7
22	53	250	59.0	76.8	42	63	43.0	48.6	-11.0	-28.2
24	56	63	51.0	63.7	38	2000	41.2	45.4	-18.0	-18.3

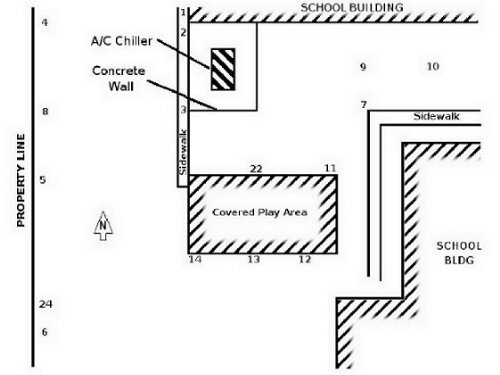

El intercambiador de calor está colocado aproximadamente a 15 metros del límite de propiedad de la escuela, acercado por una pared de concreto de 3 metros adyacente a la pared exterior de la escuela, que tiene una altura de 7.62 metros. Los paneles «Acoustiblok All Weather Sound Panels»™ fueron instalados dentro del bloque de concreto, rodeando el intercambiador de calor y manteniendo una distancia de 91.44 centímetros con el mismo.

Ruido de acondicionado en un centro de retiro

Éste es un ejemplo típico de la reducción de problemas
de ruido causados por un intercambiador de calor

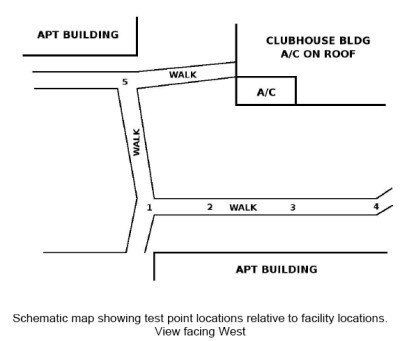

Un centro de retiro tenía que reducir el ruido del intercambiador de calor, debido tanto a las quejas de los propietarios vecinos, como para cumplir con las normas EPC sobre límites de niveles de ruido.

En lugar de mover los intercambiadores de calor a un alto costo –que era su otra opción- , los dueños siguieron nuestras recomendaciones e instalaron los paneles «Acoustiblok All Weather Sound Absorbing Panels»™, en el lado exterior del área del intercambiador de calor. También sugerimos cubrir la superficie de la pared reflectora adyacente para lograr una reducción máxima del sonido; sin embargo, sólo fue suficiente la instalación del lado externo para reducir el ruido en una cantidad mayor de la que era necesario.

El siguiente reporte indica las reducciones exactas conseguidas con la instalación del panel:

	Antes		Después	Diferencia
LOCA TION	LMTG BAND (Hz)	SPL (Db)	SPL (Db)	SPL (Db)
1	500	73	52.2	-20.8
2	500	74	51.8	-22.2
3	500	73	52.3	-20.7
4	500	69	52.1	-16.9
5	500	85	53.2	-31.8

DESCARGUE EL REPORTE COMPLETO AQUÍ [PDF]

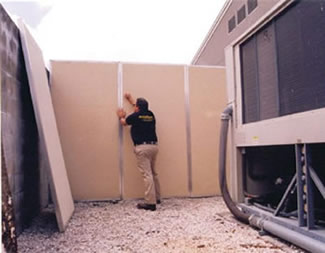

La instalación es sencilla, utilizando pilares de aluminio tipo I de 3" de diámetro y paneles deslizantes colocados entre ellos. Este diseño permite un fácil traslado del módulo completo en caso de necesidad.

De hecho, una solución simple y económica para lo que pudo implicar un gasto astronómico.

Otros ejemplos de calefacción, ventilación y aire acondicionado (HVAC)

La instalación de paneles sobre paredes ya construidas, siempre resultará en una absorción del ruido. Entre más cerca se encuentren a la unidad y sean más altos, mejor. Los paneles pueden estar colgados de sus ojales o atornillados directamente a través de los mismos, es decir, utilizando TAPCON®.

Encerrar toda la unidad como en una caja (dejando los espacios adecuados para el flujo del aire enfriador) provocará una reducción inmediata del nivel del sonido. La cantidad que se disminuye está relacionada con la altura de elevación de los paneles por encima de la fuente del ruido, y con el tipo y la cantidad de otras áreas reflectoras del sonido que también deban ser recubiertas.

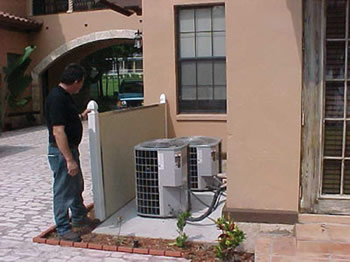

Ruidos de aire acondicionado en zonas residenciales

Se acabaron los sobresaltos cada vez que la unidad se enciende, o la pérdida de arrendatarios debido al ruido producido por las unidades de aire acondicionado. La construcción de unidades residenciales cada vez más congestionadas, implica una mayor cantidad de quejas debidas al ruido; sin embargo, esta situación se puede resolver.

Las reducciones del ruido son fácilmente logradas por medio de la instalación de paneles en espacios abiertos. Se puede utilizar un vallado hecho en PVC (o en cualquier otro material) para fijar los paneles (por el lado interno), dejando un espacio en la parte inferior entre los paneles y el piso para permitir la circulación del aire refrescante, en caso de ser necesario.

Entre más altura se pueda alcanzar, mejor; y por supuesto, también se debe cubrir las paredes que están alrededor. Asegúrese siempre de dejar un espacio en la base del vallado para permitir la circulación de aire fresco para los condensadores, los cuales expiden calor en sentido vertical al piso, y toman aire por los lados. Además, no obstaculice el flujo de aire del extractor de aire. Se encuentra en varios colores.

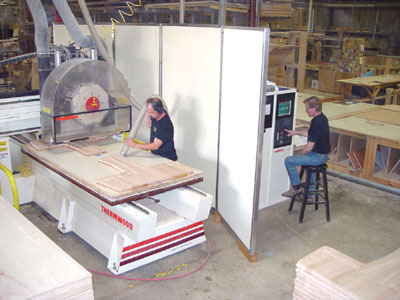

Aplicaciones Industriales

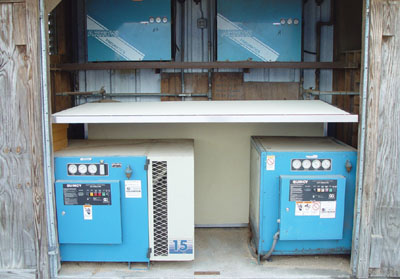

Hoy en día los altísimos niveles de ruido en las zonas industriales causan muchos problemas. Tensión, inhabilidad para comunicarse o concentrarse, productividad reducida, y hasta la pérdida de la audición son solamente algunos de ellos. Es un problema serio que puede resultar muy costoso, en caso que la O.S.H.A. (Administración de Seguridad y Salud Ocupacional) se decida a hacer cumplir las normas, con respecto a los niveles de ruido en el sitio de trabajo.

La reduccción del sonido hace parte de los intereses tanto de trabajadores como de las administraciones. Por muchos años, (dentro de lugares de trabajo con condiciones ambientales controladas) la industria ha utilizado los paneles de absorción del ruido, y se ha dado cuenta de sus beneficios. Sin embargo, estos paneles no pueden soportar de ninguna manera los ambientes industriales. Y mientras existen colchas «bloqueadoras de sonido» y otros productos «bloqueadores acústicos» para uso industrial, la verdad es que obtienen muy poco en su acción de absorción real de la energía del sonido, por lo que éste continúa reflectándose desde las superficies o rebotando en el aire, hasta que eventualmente (después de causar muchas molestias) se disipa. «Bloquear el sonido» es muy diferente a «absorber el sonido»; sin embargo, nuestros paneles cumplen muy bien con los dos objetivos.

Estaciones de Bombas

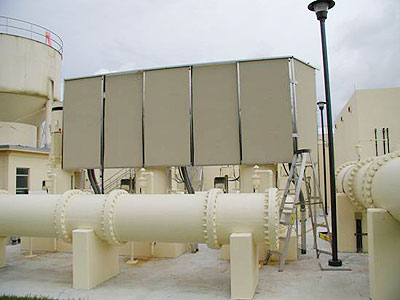

Donde alguna vez el chirrido de las bombas pudo no ser un problema, en la actualidad los vecindarios se están viendo cada vez más involucrados, quejándose y dándose cuenta de lo que la EPC podría hacer por ellos sin costo alguno. Como las bombas necesitan tener acceso para su mantenimiento y muchas veces, para su ventilación, el problema ha sido de difícil solución.

Ahora sin embargo, muchos municipios están utilizando el sistema de paneles «Acoustiblok All Weather Sound Panels»™, no solamente para bloquear el ruido sino también para absorberlo, en lugar de reflecionarlo solamente como lo hacen las barreras sólidas, obteniendo un índice NRC (Coeficiente de Reducción de Ruido) de 1.00, el más alto posible.

Los paneles «Acoustiblok» son montados usualmente entre pilares de 3" tipo I, comúnmente disponibles en tamaños de 25' de largo, y pueden quitarse fácilmente para dar acceso a los servicios de mantenimiento.

Plantas de Energía

Como la mayoría de personas se ha dado cuenta, OSHA está haciendo cumplir más estrictamente las normas sobre los límites de ruido, en la industria de la producción de energía. Aunque se pueden construir sistemas de aislamiento permanente alrededor de los equipos, es muy difícil tener acceso para realizar labores de mantenimiento, y permitir la circulación de aire dentro de ellos.

Sin embargo, los paneles «Acoustiblok All Weather Sound Absorbing Panels»™ se diseñan fácilmente dentro de espacios formados con pilares de aluminio tipo I de 3" de diámetro, o dentro de estructuras en forma de cajas utilizando ángulos de hierro de 2", fáciles de construir, desplazar, levantar o colocar.

El índice NRC de los paneles «Acoustiblok» es virtualmente perfecto (NRC 1.00). Hay dos versiones de los paneles, uno con un STC de 30 y el otro con un STC de 32. La característica única de los paneles «All Weather Panel» es que se comportan muy bien por debajo de los 100 Hz, donde la mayoría de la reducción del ruido cae drásticamente.

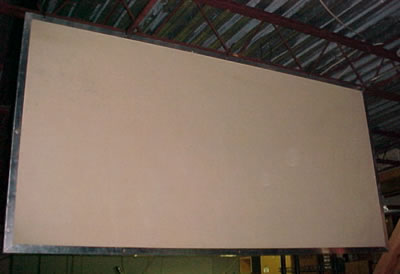

Utilización en instalaciones para piscinas y coliseos

Estos paneles son perfectos para su empleo en áreas ruidosas que comprenden instalaciones de piscinas, donde la alta humedad desarrolla el moho, y el cloro provoca el deterioro y los cambios de color de los paneles tradicionales de tela. Estos pueden ser colgados verticalmente desde el techo como obstáculos para el desplazamiento del sonido (con los dos lados recubiertos y absorbentes), o instalados mediante diferentes métodos sobre las paredes, donde el eco y la reflexión del sonido causan los altos niveles de ruido. Usted se asombrará con la disminución de la tensión, que la gente experimenta cuando el nivel de ruido se reduce significativamente. Los coliseos que usan los paneles lavables «Acoustiblok All Weather Sound Absorbing Panels»™ podrán ser utilizados en muchas otras actividades que demanden mayor nivel de audición; por ejemplo, eventos deportivos, asambleas y presentaciones musicales. El agua con cloro, la suciedad, la tierra, el polvo, el agua, la luz ultravioleta, no constituyen un problema para este asombroso producto. Hasta la comida se desprenderá de ellos al lavarse.

Otra ventaja de este único y liviano panel fabricado para soportar todo tipo de ambientes es su facilidad de movimiento, que permite trasladarlo donde sea necesario sin necesidad de mano de obra especializada.

Aplicaciones en equipos e instalaciones marinas

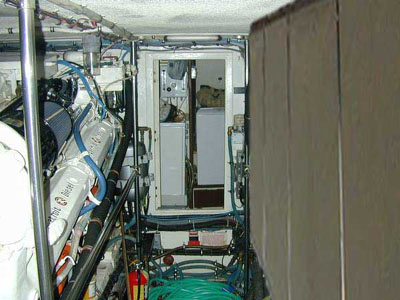

Estos paneles son ideales para su instalación en cuartos de máquina, áreas de generadores, plataformas y otras áreas propensas a ruidos.

El aire salado, caliente y húmedo, no es problema para los paneles «Acoustiblok All Weather Sound Panels»™. Livianos y fácilmente removibles, permiten el rápido acceso a las áreas cubiertas.

La mayor parte del ruido de los cuartos de máquina en instalaciones marinas ocurre en la frecuencias más bajas, y los productos convencionales de absorción del ruido, obtienen en realidad muy pocos resultados en su acción de bloqueo. Sin embargo, los paneles del sistema «Acoustiblok All Weather Sound Absorbing Panels»™ no solamente realizan un bloqueo significativo del sonido en frecuencias de rango medio, sino que también se desempeñan mejor cuando la frecuencia del ruido es más baja (ver resultados de la prueba de 100 Hz).

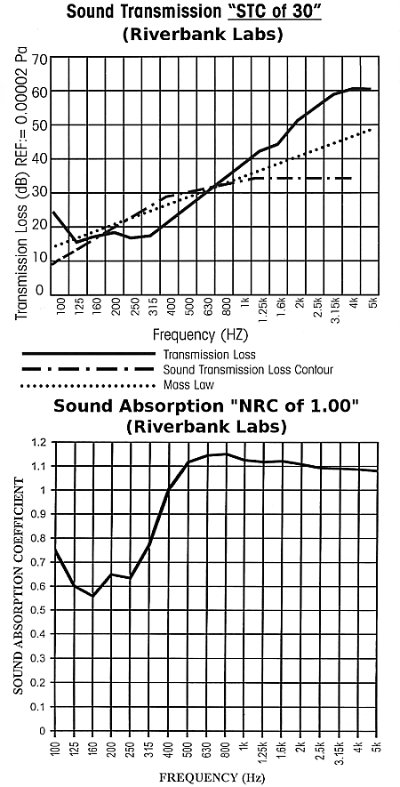

Es importante recordar que este panel bloquea y absorbe el sonido. La clasificación «STC» es «30» y el índice «NRC» es «1.00» (ver los resultados de las pruebas). Ahora está disponible en el mercado un nuevo panel de «absorción de sonidos únicamente» tolerante al fuego, el cual utiliza piezas no inflamables. Su exterior es reflector de la luz, en tal forma que puede ser utilizado en los cuartos de maquina oscuros, y además absorbe el sonido por ambos lados. NO tiene revestimientos de tela, ¡todo está fabricado en acero inoxidable! Llámenos para más detalles.

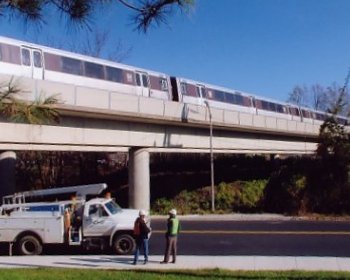

Utilización en ferrocarriles y para el tránsito masivo

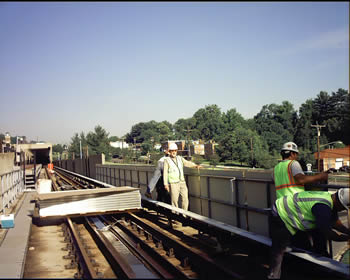

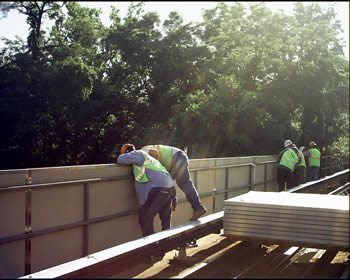

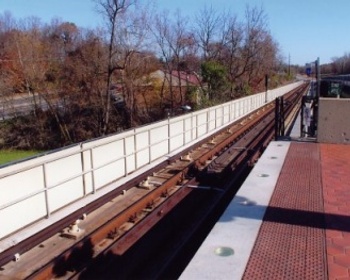

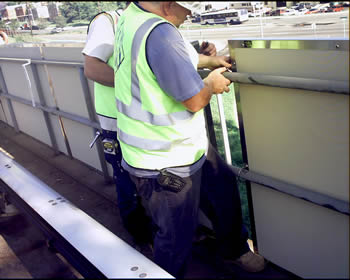

Recientemente, los paneles «Acoustiblok® All Weather Sound Panels»™ fueron utilizados exitosamente, para resolver un problema de ruido provocado por un nuevo ferrocarril que atravesaba una barrio en Washington, DC. La compañía constructora del ferrocarril es la L.G.S., una sociedad comercial establecida entre las empresas «Lane Construction», «Granite Construction» y «Slattery and Skanska, Inc.»

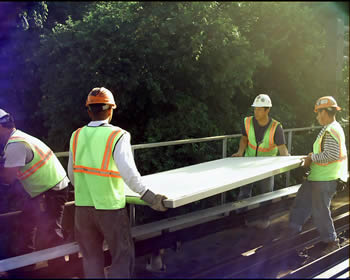

Los paneles fueron fácilmente instalados fijándolos a un sistema de barandas ya construido, por medio de grapas de acero inoxidable en forma de U, eliminando la necesidad de construir una costosa barrera de concreto permanente. Además, la barrera de concreto reflejaría el sonido golpeando la parte más alta del tren, para después reflejarlo por encima de la parte superior de la pared hacia el barrio. Es aquí donde se encuentra el valor en la absorción del sonido y no solamente su bloqueo.

Métodos de instalación

• Instalación entre pilares de aluminio de tipo I de 3" de diámetro (tal como se muestra)
• Instalación asegurándolos a través de sus ojales por medio de ligaduras de nylon o de acero inoxidable (en los casos en que no están suspendidos en alturas por encima de la cabeza)
• Suspendidos de sus ojales hechos en los extremos (utilice cables con la resistencia requerida), a manera de obstáculos contra la libre circulación del ruido
• Atornillados a la pared a través de los ojales hechos en los extremos (se recomienda usar tornillos inoxidables)
• Como son rígidos, los paneles pueden tener un sistema de ensamble propio para encerrar el ruido (permita la circulación del aire para el enfriamiento del equipo en caso de requerirse).

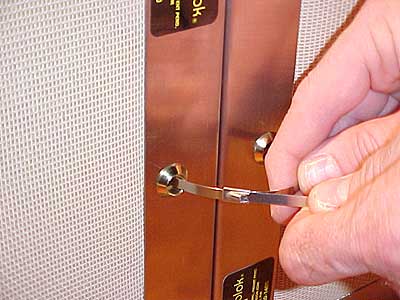

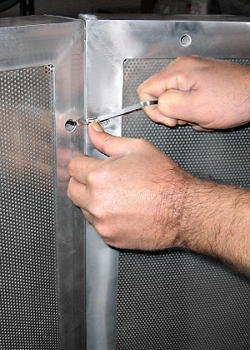

• Coneccción de borde a borde con ligaduras de acero (tal como se muestra)
• Utilice todos los ojales al momento de su montaje o suspensión.
• Si se va a atornillar a una pared exterior, utilice tornillos anticorrosivos. Cuando se estén atando los paneles (en instalaciones que no consideran posiciones en alturas por encima de la cabeza), use el cable de nylon más fuerte posible, de acero inoxidable, cable anticorrosivo, o un cable con la resistencia requerida.

Un lado del panel absorbe el sonido y el otro no. El lado que lleva el material negro «Acoustiblok» bajo la tela, es el que no absorbe el sonido. Hable al panel (a una distancia de aproximadamente 3" del frente del panel) para diferenciar los lados. El lado «absorbente de sonido» debe quedar hacia la fuente del ruido que usted intenta absorber o bloquear.

La instalación por encima de la altura de la cabeza que deja suspendidos los paneles, debe ser hecha utilizando cables o alambres adecuados pues cuando se mojen, como sucede bajo las peores condiciones de humedad, el panel puede llegar a pesar más de 100 lbs (45.5 Kg).

La fijación de paneles a otros paneles no debe hacerse sin asegurar debidamente al techo o a las vigas con cables apropiados, las unidades que están colocadas más bajo.

Circulación del aire: Siempre asegure que la circulación del aire sea adecuada si va a encerrar maquinaria que despida calor. El aire no fluirá fácilmente a través de un panel.

Consecuencias a la exposición de la luz del sol en ambientes exteriores: El panel resistirá la acción directa de la luz del sol. Sin embargo, el material «Acoustiblok» que actúa como barrera contra el sonido y que está por debajo de la tela (solamente en un lado), puede expandirse aproximadamente 1/4 (lineal) por encima de los 8', provocando en algunas ocasiones una apariencia fea de la tela.

NOTA: Este producto está continuamente sujeto a pruebas de calidad y está diseñado para resistir todas las condiciones atmosféricas. Sin embargo, bajo condiciones climáticas extremas, existe la posibilidad de que se presenten defectos en la apariencia del producto. Estos defectos en la apariencia no afectarán las propiedades acústicas del producto.

Colores disponibles y apariencia

El color del panel estándar es almendra.

Añada un 20% para colores opcionales, en órdenes menores a 101 paneles.
Contacte a «Acoustiblok» para obtener información sobre la disponibilidad de aislamiento acústico, sin marcos en acero inoxidables.

Variaciones en la apariencia y el color:

*Como la malla cobertora es porosa, hay una cierta cantidad de material amarillento debajo de ella que se verá a través. Es más evidente cuando se mira directamente, no tanto así vista desde un ángulo. Pídanos una muestra si este es un aspecto crítico para usted.

*Debido a la utilización por nuestra parte de un adhesivo no contaminante, pequeños puntos (pecas) de color canela pueden aparecer en el panel, después de ser expuesto al medio ambiente. Esto no afectará el desempeño del panel. Las variaciones de temperatura pueden causar alguna expansión de la tela, apareciendo como pequeñas arrugas en la superficie, lo que no afecta el desempeño del panel.
